300X缓闭式止回阀产品概述
300X型缓闭止回阀由主阀、单向阀、针阀、球阀、微型过滤器和压力表组成水力控制阀接管系统。利用水力自动操作,可使主阀得到最佳的开启和关闭速度。防止水锤水击的产生,以达到缓闭消声的效果。
当阀门从进口段给水时,水通过微型过滤器、针阀、单向阀进入主阀控制室,再经过球阀排水至下游。因为针阀开度小于球阀开度,即主阀控制室的排水速度大于进水速度,因此控制室压力降低,作用于主阀下端的进口压力打开主阀向下游供水。当管道停止供水时,若下游水开始回流,一部分回流水经过球阀进入主控制室,由于单向阀作用,回流水不能从主控制室流出,引起主控制室逐渐升压,缓缓关闭主阀。
本产品利用水力自力控制,不需要其他装置和能源,保养简便,开启和缓闭平稳。此阀门产品广泛用于高层建筑、生活区等供水管网系统及城市供水工程。

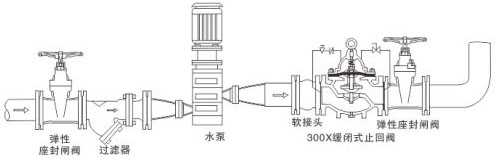

300X缓闭式止回阀安装示意图
300X缓闭式止回阀主要连接外形尺寸
