BFDG7(H41HR/M43HX)管力阀产品概述

管力阀是水泵出口继老式手动控制阀、液控蝶阀、多功能水力阀与液力自动阀等控制阀后的产品。通过对阀门的流体设计,形成直线形流道,能耗低、运行稳,密封呢个效果好,它兼具电动闸阀、电动蝶阀以及止回阀的功能,通过提高快关时间,能更好的消除水锤危害。保护水泵极管网系统安全。当顺转手轮时,使大小阀杆同时带动上下茬板、压缩管套、进行关闭,反之即行开启。这样,闸板在到导柱之间上下往复完成阀门开闭工作。

管力阀主要用于自动化给排水泵站的离心泵、混流泵和轴流泵出水管道,设计有活塞式与膜片式两种控制装置,可分别适用于清水、原水类介质和污水、渣浆水类介质;可通过辅助部件,实时反馈阀门在线运行情况,对距离输送工程,实现自动控制与远程监测功能;在产品类型上,公司开发有普通型、回水低压型、污水型、等五种规格,以满足不同客户不同工况的需求。由于结构紧凑,体积小,重量轻,适用于大口径管路系统。可广泛应用于电力、环保、冶金、石化、水司、市政、食品等行业供、排水系统、污水泵房、化工流体等输送系统。

BFDG7(H41HR/M43HX)管力阀产品概述


BFDG7(H41HR/M43HX)管力阀安装示意图


BFDG7(H41HR/M43HX)管力阀安装示意图


BFDG7(H41HR/M43HX)管力阀主要技术参数

BFDG7(H41HR/M43HX)管力阀主要技术参数


BFDG7(H41HR/M43HX)管力阀安装说明

1.管力阀可立式安装,也可卧式安装。为了安装维修方便,在空间许可时,应优先考虑卧式安装,应保证阀轴水平。

2.当阀门关闭时,阀板光面应为进口方向,装有阀轴有控制缸顶杆的一面为出口方向。严禁反向安装。与相邻阀门、弯道等距离不小于1DN。

3.卧式安装时,为了改善管道受力状况,当阀门口径大于900mm时,可设置支架或基础。

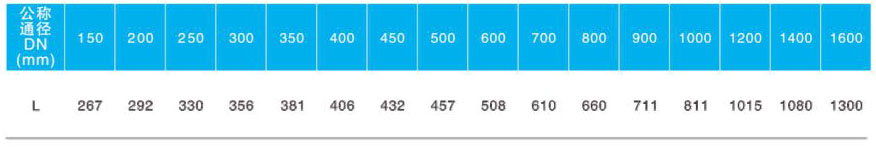

BFDG7(H41HR/M43HX)管力阀主要连接外形尺寸

BFDG7(H41HR/M43HX)管力阀主要连接外形尺寸
