800X压差旁通平衡阀

产品参数

800X压差旁通平衡阀产品概述

800X压差旁通平衡阀由主阀，压差控制导阀、针阀、球阀、微型过滤器和压力表组成水力控制接管系统。通过专门设计的导阀控制室，对压力变化信号进行比较，输出主阀开度信号，控制主阀开度，从而控制主阀的进出口压差在设定值上。其工作原理是，当主阀进出口间压差变化时，接管A和接管B间压差发生变化，此变导阀的开度。压差大时导阀开度大，控制室通过C管的下泄水量增大，主控制室压力下降，主阀开度增大。这种负反馈作用使主阀进出口间压差稳定在设定值上。本产品利用水力自力控制，不需要其他装置和能源，保养简便，广泛用于高层建筑、生活区等供水管网系统及城市供水工程。

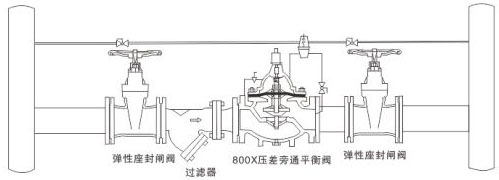

800X压差旁通平衡阀安装示意图

800X压差旁通平衡阀安装示意图
